標準解讀 | GB/T 17867-2023汽車手操縱件、指示器及信號裝置的位置標準解讀
一、標準背景
汽車駕駛過程中，駕駛員通過手操縱件、指示器及信號裝置等向汽車發出指令，從而改變汽車運動狀態，實現人機之間的信息傳遞。車內操縱件的布局和位置與駕駛員的安全性和舒適性緊密相關，操縱件的合理布局可以使駕駛員更專注于駕駛，提高駕駛安全性，還能減少駕駛員操作的疲勞程度，提高駕駛員操作舒適性。駕駛員眼橢圓用于確定指示器的標志及信號裝置的位置，以滿足可見性要求。此外，眼橢圓也廣泛應用于前風擋玻璃、后視鏡、發動機引擎蓋等部件的視野設計及校核，保障視野的可見性及駕駛安全性。國內于1999年發布GB/T 17867《轎車手操縱件、指示器及信號裝置的位置》標準，等效采用 ISO 4040: 1997，沿用至2023年，附錄中增加了眼橢圓的確定，但附錄內容中眼橢圓采用人工作圖法，不適用于計算機輔助構圖。中汽研科技有限公司（簡稱“中汽研科技”）人機團隊在標準院的指導下，牽頭該標準的制修訂工作，本文將解讀這一標準的核心內容及其對行業發展的意義。
二、標準制修訂思路
中汽研科技新興項目培育部副部長鞠偉男介紹，當前主機廠在進行汽車視野設計及校核時大多參考國外標準，但中國人體駕乘姿態與美國人體有很大差異，參考國外標準進行設計開發會直接影響到前視野和間接視野。同時，隨著智能網聯汽車技術不斷發展，座艙中的手操縱件、指示器等布置形式也在不斷變化，特別是虛擬按鍵越來越多的在大屏中進行布置，需要結合中國人體眼橢圓進行校核，確保安全性和舒適性?；谛袠I發展需求，針對GB/T 17867: 1999附錄中眼橢圓的確定進行重新起草修訂，制定符合中國人體駕乘特征的眼橢圓模型，重點圍繞以下三方面展開系統性優化：
(1) 擴大標準適用范圍，由轎車擴大至汽車，增加商用車和公共汽車操縱件等位置的說明內容，對標準正文內容進行完善、刪減、補充，對表達措辭進行更新；
(2) 采集最新中國人體駕乘數據，更新眼橢圓軸長、中心點、及傾角數值及表達方式，更新眼橢圓計算及繪制方法；
(3) 該標準特別關注了電動化和智能化功能的顯示可見性與操作便捷性，確保駕駛員能夠快速準確地獲取關鍵信息并進行相應操作，從而提升行車安全性與用戶體驗。
三、范圍和主要技術內容
該標準適用于M、N類車輛手操縱件、指示器及信號裝置位置的要求，其它車輛可參照執行。 標準規定了汽車操縱件安裝位置要求、多功能操縱件功能組合要求、顯示可見性要求、操縱桿操縱模式要求。
標準規定了M1類車輛眼橢圓的確定程序。

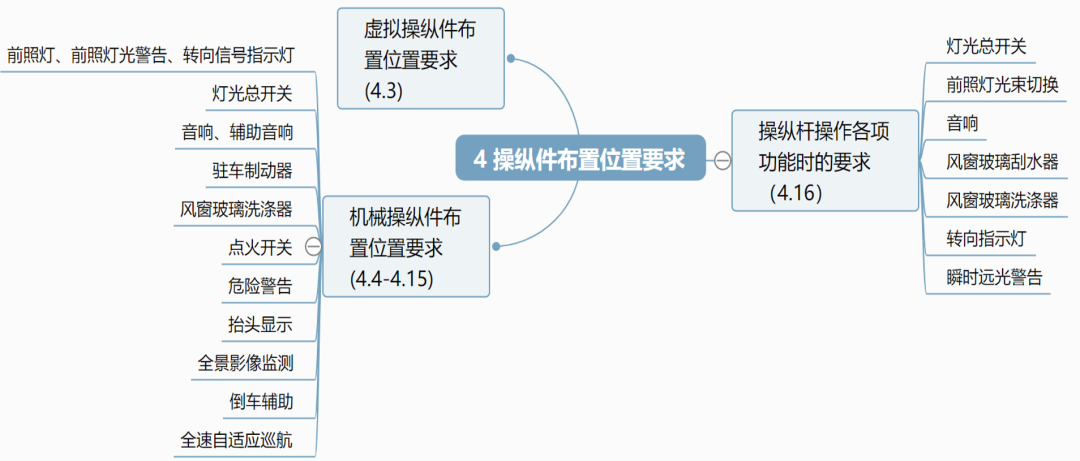

操縱件布置位置要求部分，主要包含3部分內容：虛擬操縱件布置位置要求、機械操縱件布置位置要求、操縱桿操作各項功能時的要求。

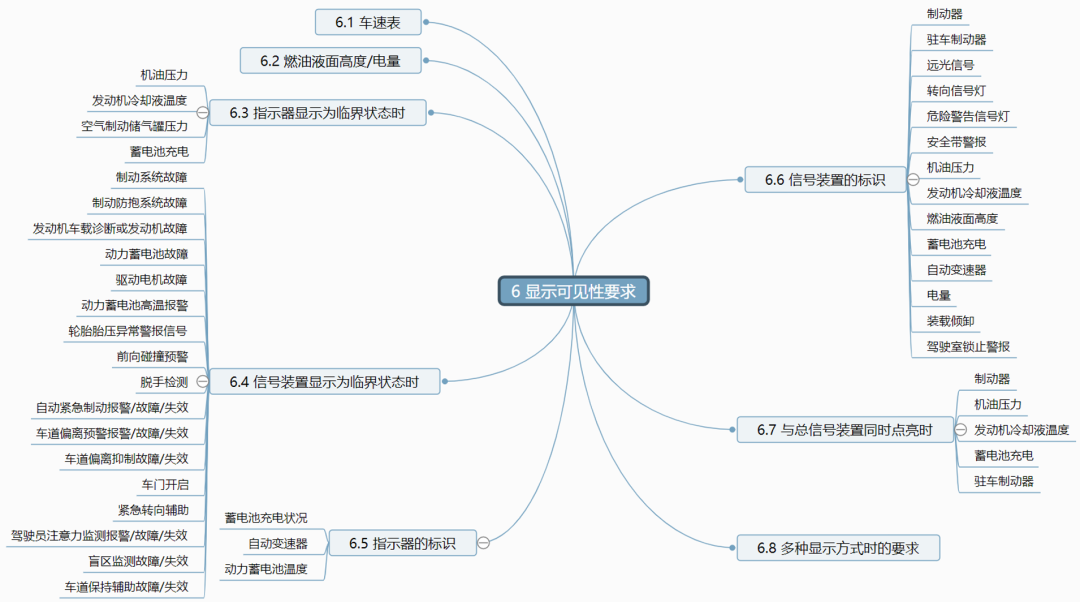

顯示可見性部分，對指示器和信號裝置標識的顯示可見性提出了要求，涵蓋車速表、燃油液面高度/電量等8個部分。

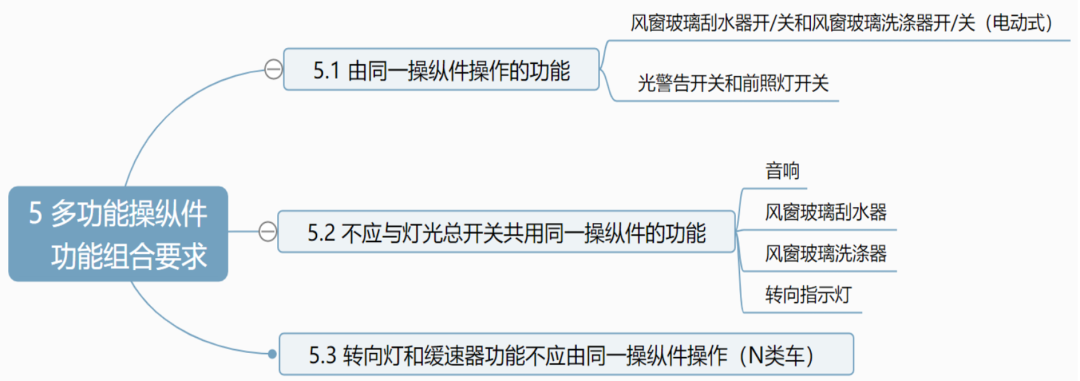

多功能操縱件部分，對不同操縱件與其功能的組合進行了區分，并逐一提出要求。

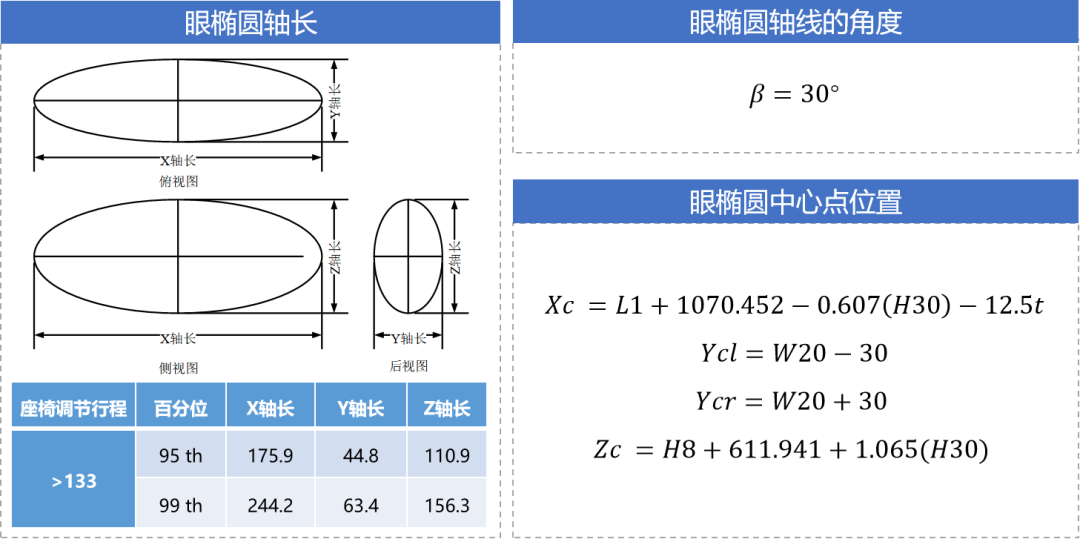

附錄部分，規定了95和99百分位眼橢圓的軸長、傾角、中心點位置，以及定位程序。
四、中汽研科技人機測試能力
中汽研科技基于自身人機數據庫儲備及軟件自主研發能力，將于2025年正式發布C-HSIS（中國人機工程測評軟件）。該軟件將標準中所提到的中國駕駛員眼橢圓進行封裝，便于汽車人機總布置從業人員基于車型參數，進行快速校核。同時，該軟件也覆蓋了中國人體3D模板、中國人體2D模板、中國駕駛員座椅適宜線、中國駕駛員手伸及界面等，能夠有效縮短車輛研發流程，助力主機廠實現國產自主可控。未來，中汽研科技將持續深化開展人機工效研究，支撐標準研究及制修訂工作，提供整車空間舒適性測評服務，堅持以人為本的理念，助力車企提升駕乘舒適性，讓駕乘更舒適，讓人機更友好。
專家介紹
鞠偉男，中汽研科技新興項目培育部副部長，深耕汽車人機工程、人機交互、座艙軟件測試領域，支撐了汽車人機工程標準體系搭建，構建了國內首個汽車人機工效測試體系，引入中國乘員體征數據，為汽車舒適設計提供重要參考。擔任汽車軟件測試工作組召集人、汽車人機工程標準工作組召集人，深度參與智能網聯汽車系列標準研究，牽頭開展了操作系統、智能座艙、生物識別、汽車軟件標準體系等標準研究報告編寫；支撐了車載操作系統摸底驗證，搭建了國內首個車載操作系統測試體系。牽頭/參與省部級課題3項，牽頭/參與10余項國家標準，4項已發布，授權國內專利10余項，美國專利1項，軟著20余項，論文10余篇。
